Eu seu primeiro relatório, a Arquium, empresa responsável pela restauração da CCMQ, detalha os problemas encontrados na fachada do prédio voltada para a Rua Sete de Setembro. O acesso a Casa por esta rua estará fechado até a recolocação dos elementos retirados para restauro, mas a CCMQ não deixa de receber seus visitantes.
O restauro está sendo realizado via Lei de Incentivo à Cultura do MinC , com patrocínio do Banrisul, realização do Governo do Estado – Sedac – Casa de Cultura Mario Quintana e ASSOCIAÇÃO DOS AMIGOS DA CASA DE CULTURA MARIO QUINTANA.
ARQUIUM CONSTRUÇÕES E RESTAURO LTDA
Rua Comendador Castro, 282/2 – Ipanema – Porto Alegre – CEP 91.760-200 – Fone (51)32.57.56.51- arquiumcrestauro@gmail.com.

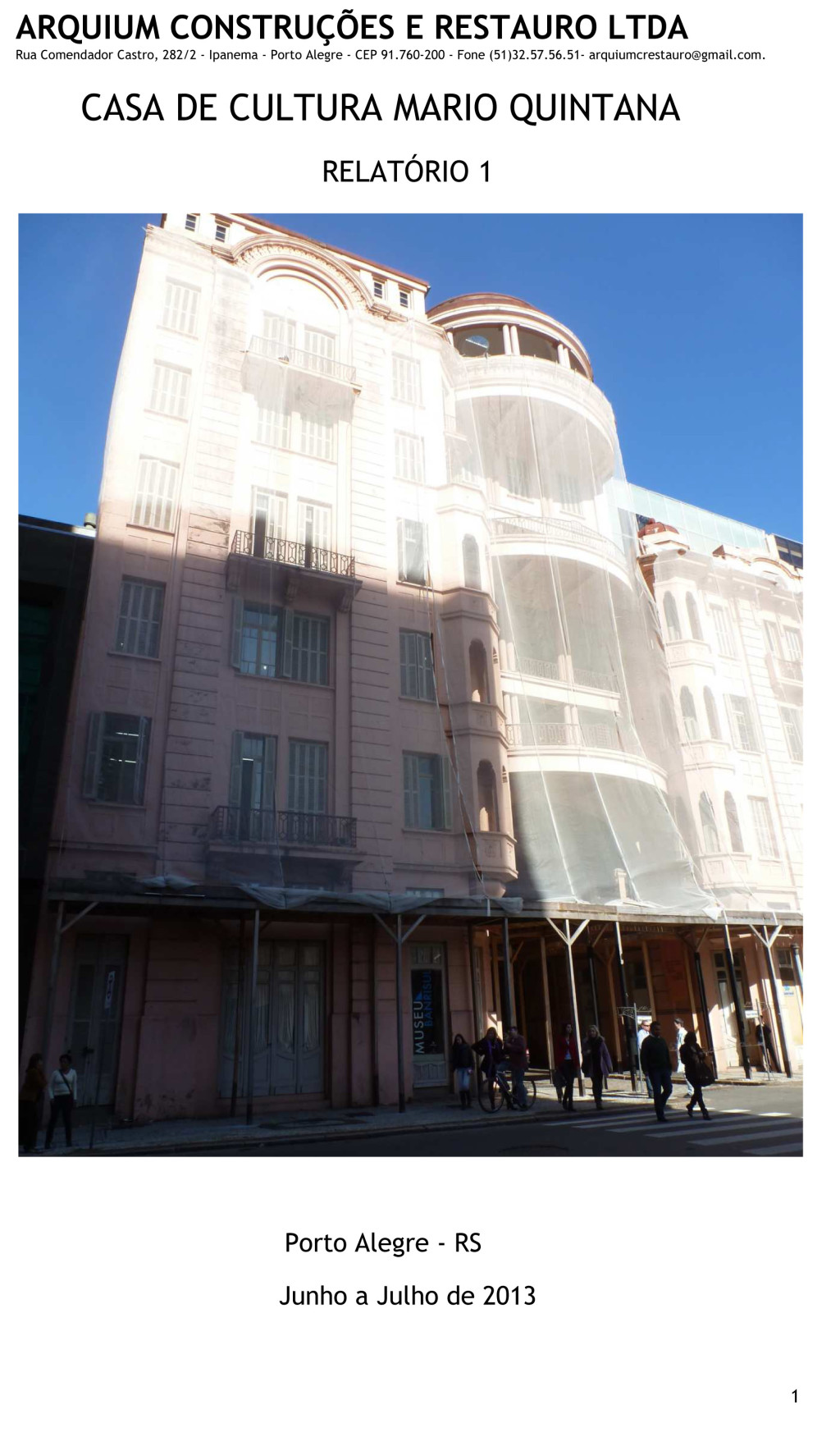

CASA DE CULTURA MARIO QUINTANA
RELATÓRIO 1
Porto Alegre – RS
Junho a Julho de 2013
ARQUIUM CONSTRUÇÕES E RESTAURO LTDA
Rua Comendador Castro, 282/2 – Ipanema – Porto Alegre – CEP 91.760-200 – Fone (51)32.57.56.51- arquiumcrestauro@gmail.com.
OBJETIVO: o presente relatório tem por objetivo apresentar os serviços executados na Casa Casa de Cultura Mario Quintana.
INSTALAÇÕES DE OBRA:
Foi instalado galpão provisório de obras, executadas redes de água e esgoto provisórias e instalações elétricas provisórias.
Foto 1 – Montagem do mezanino do escritório
Foto 2 – Vista tapumes fechamento do mezanino

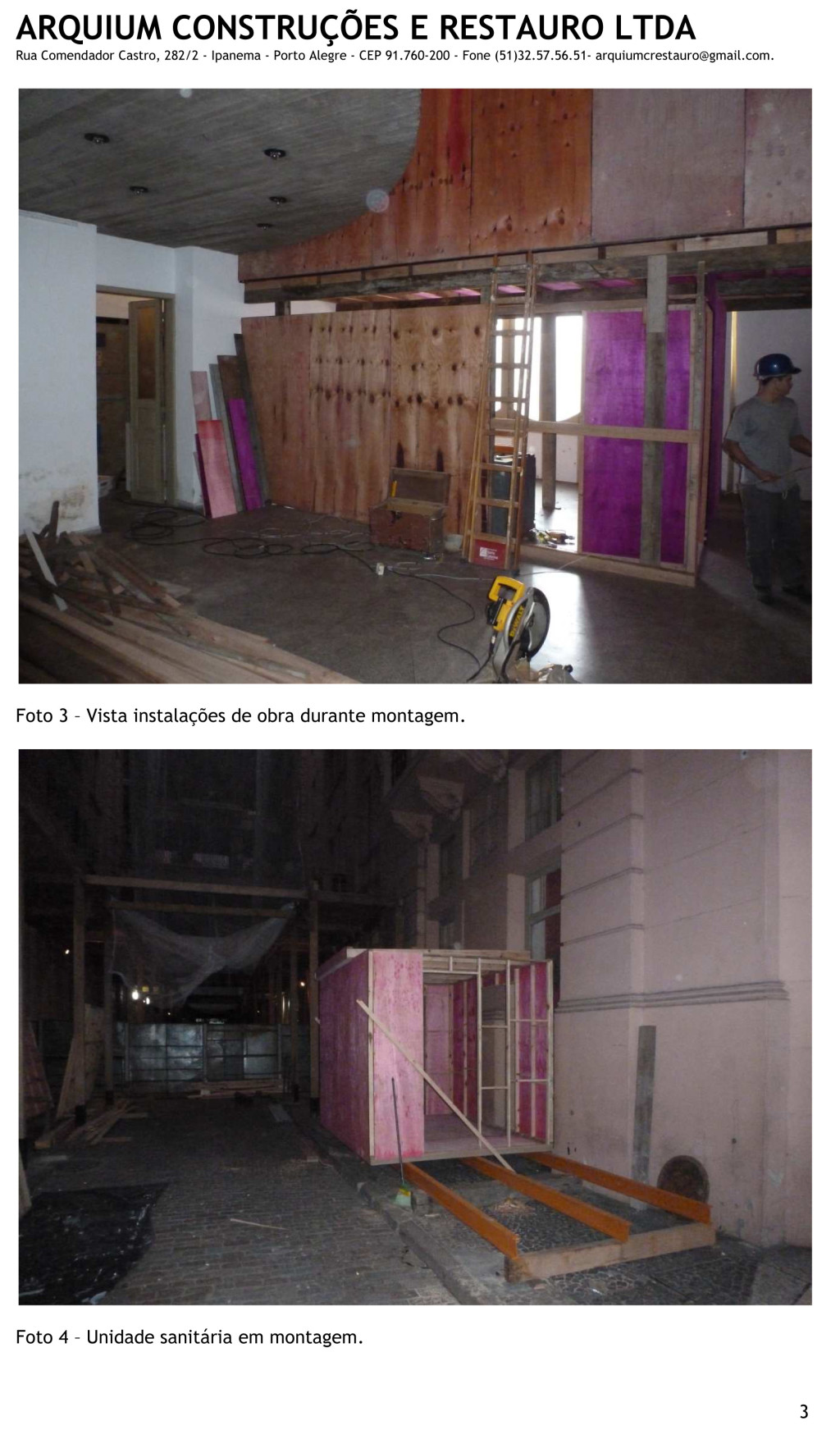

Foto 3 – Vista das instalações da obra durante montagem
Foto 4 – Unidade sanitária em montagem

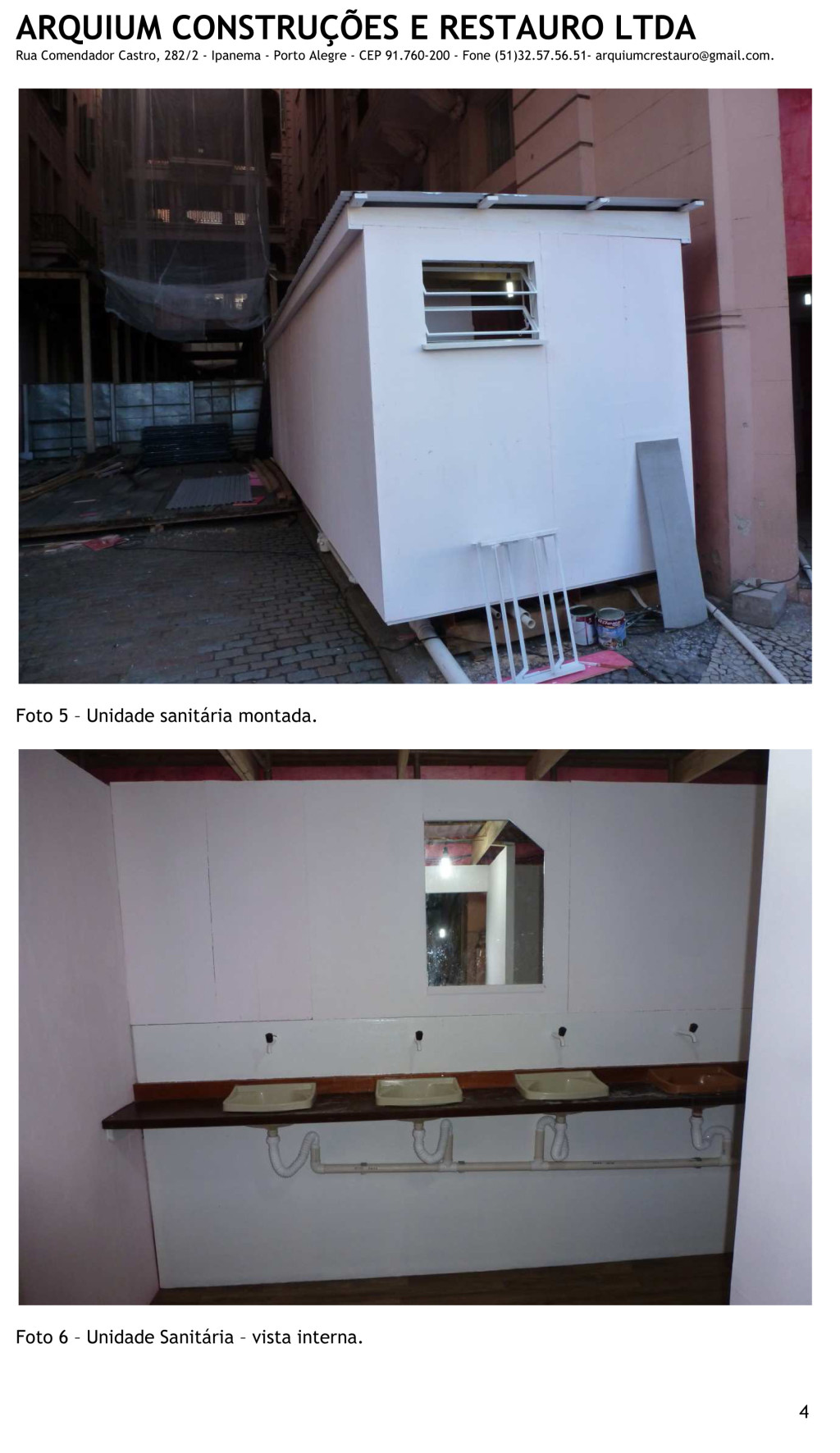

Foto 5 – Unidade sanitária montada
Foto 6 – Unidade sanitária – vista interna

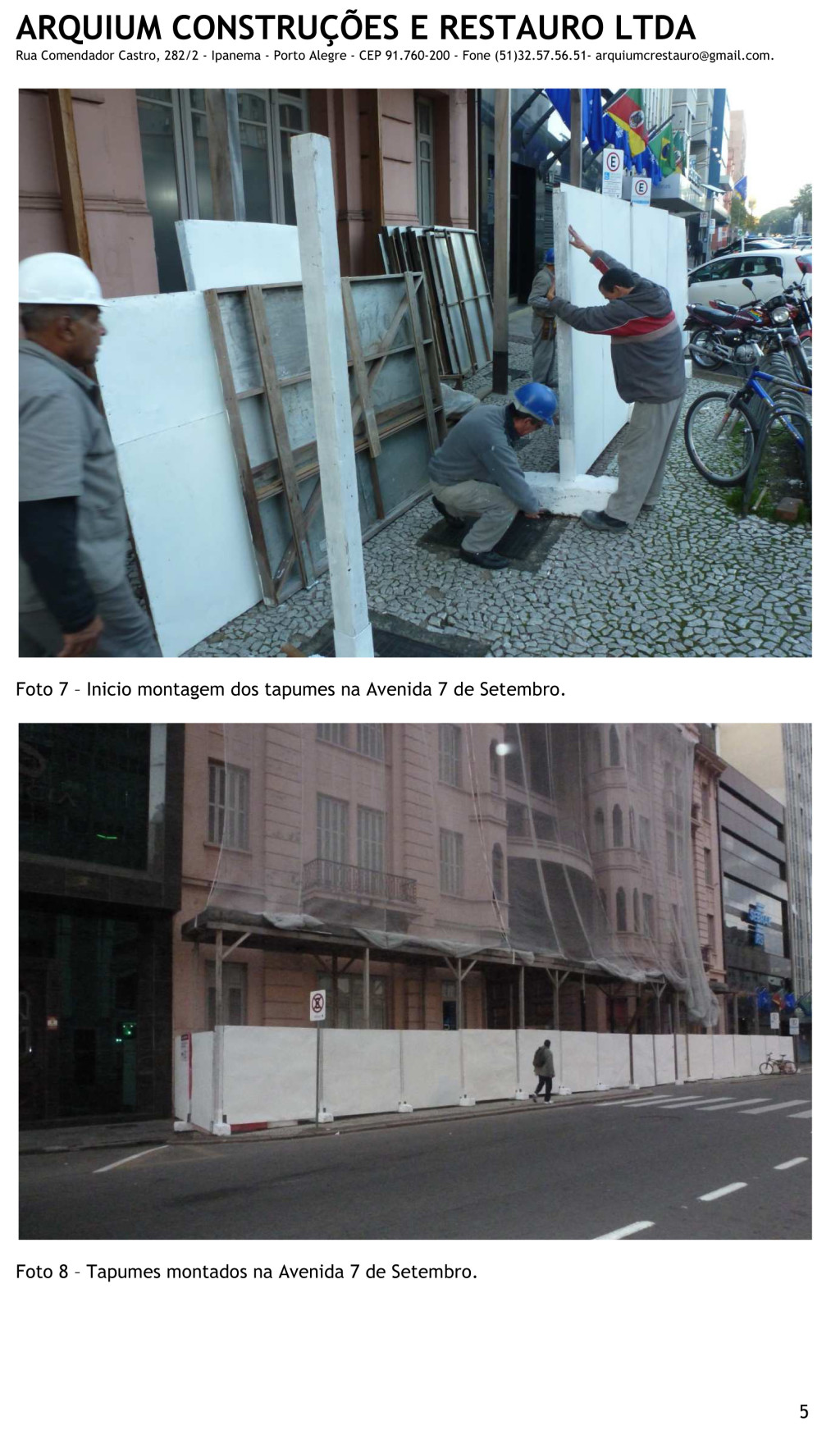

Foto 7 – Início da montagem dos tapumes na Rua 7 de Setembro
Foto 8 – Tapumes montados na Rua 7 de Setembro

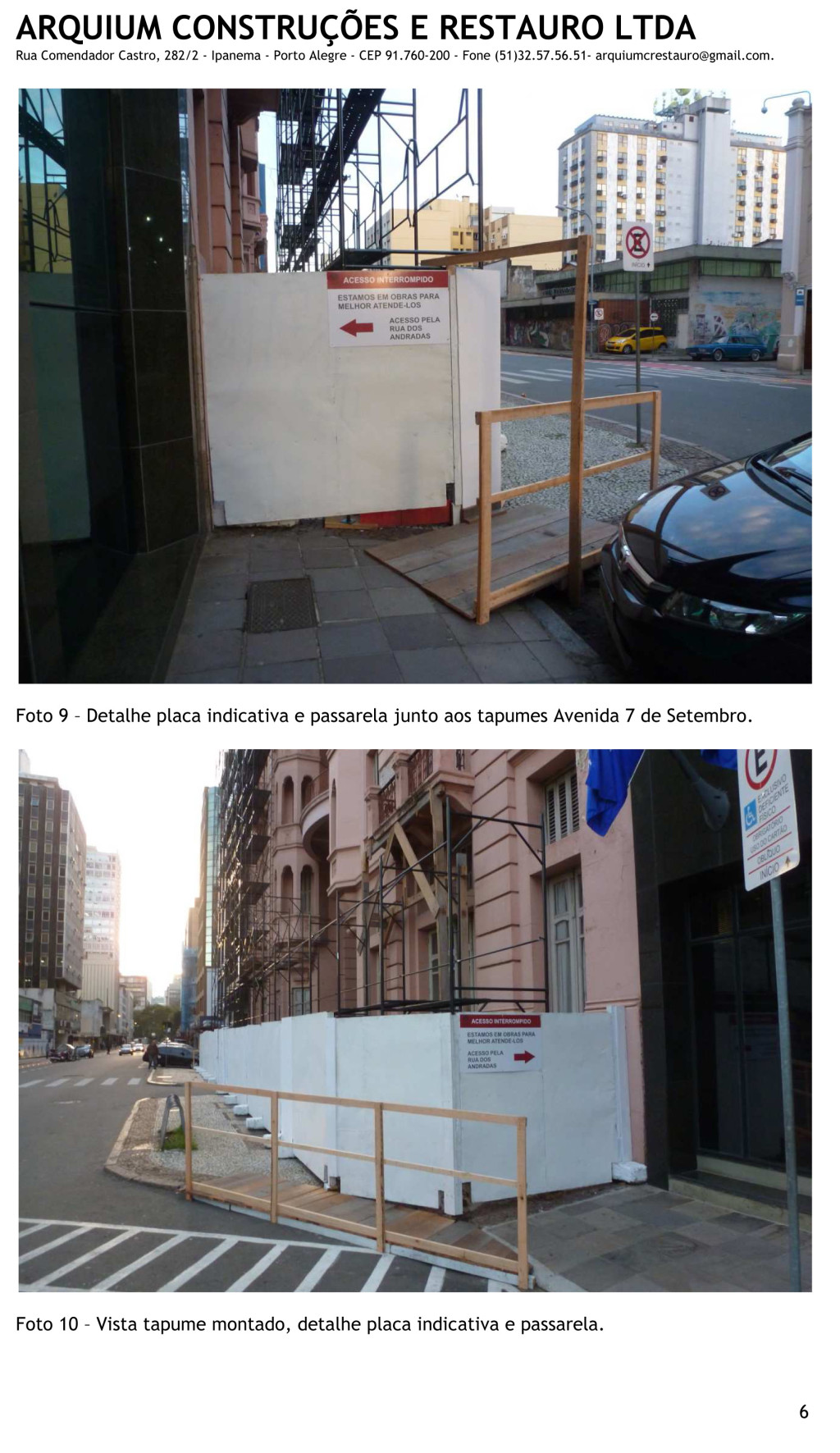

Foto 9 – Detalhe da\placa indicativa e da passarela junto aos tapumes da Rua 7 de Setembro
Foto 10 – Vista do tapume montado, detalhe da placa indicativa e da passarela

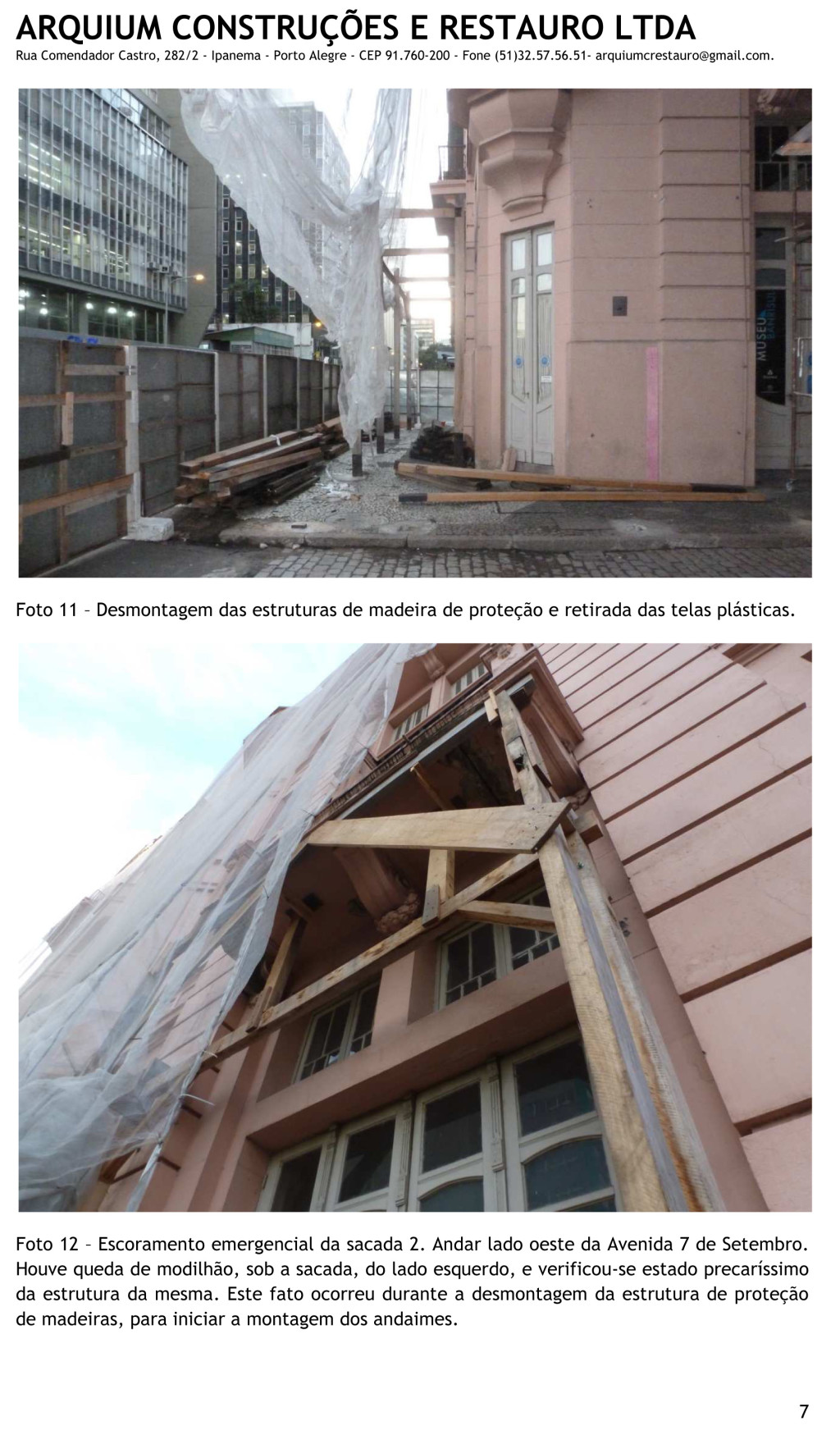

Foto 11 – Desmontagem das estruturas de madeira de proteção e retirada das telas plásticas
Foto 12 – Escoramento emergencial da sacada do 2º andar do lado oeste da Rua 7 de Setembro
Houve queda de modilhão, sob a sacada do lado esquerdo, e verificou-se o estado precaríssimo da estrutura da mesma. Este fato ocorreu durante a desmontagem da estrutura de proteção de madeiras, para iniciar a montagem dos andaimes.

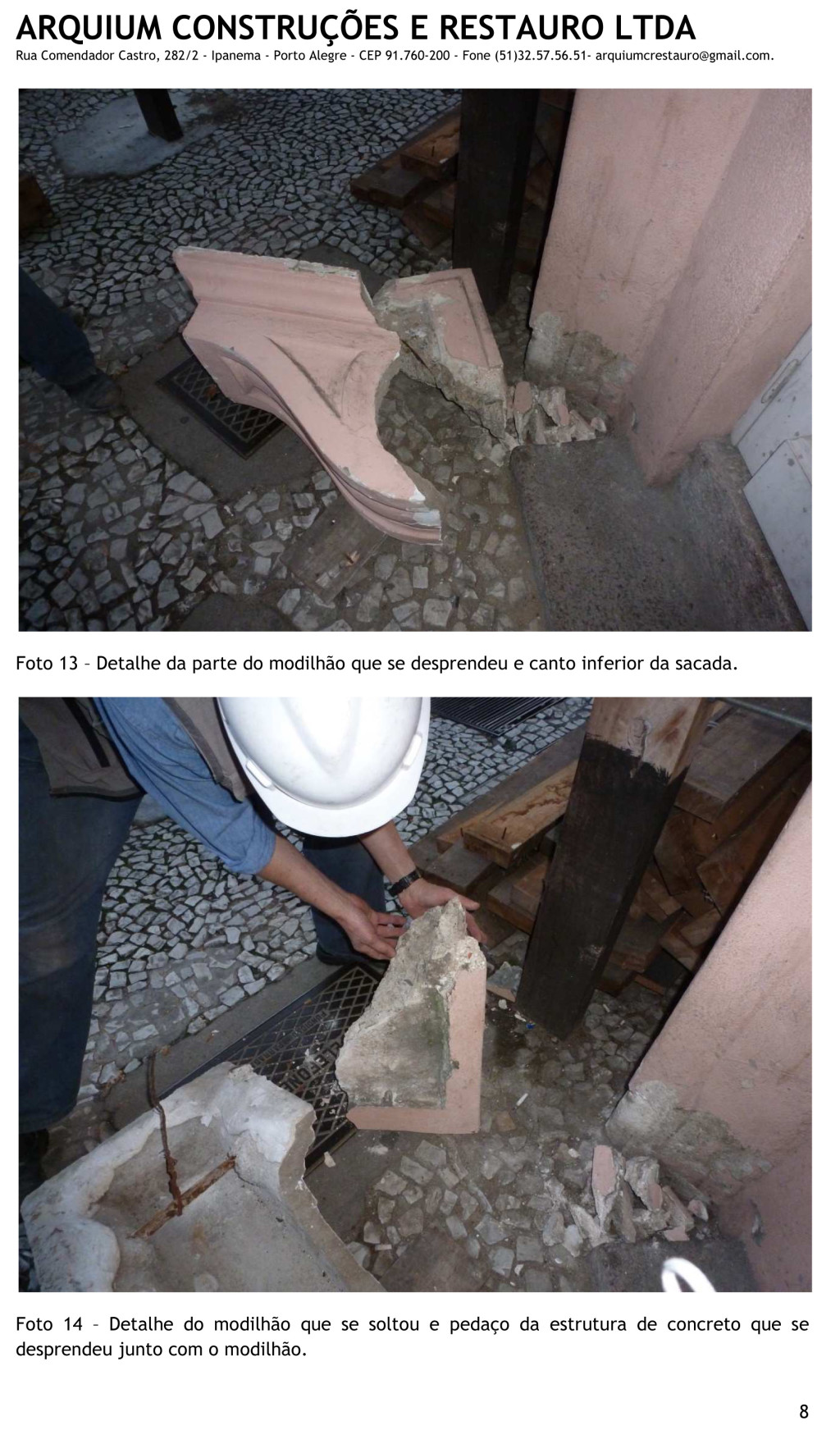

Foto 13 – Detalhe da parte do modilhão que se desprendeu e do canto inferior da sacada
Foto 14 – Detalhe do modilhão que se soltou e pedaço da estrutura de concreto que se desprendeu junto com o modilhão

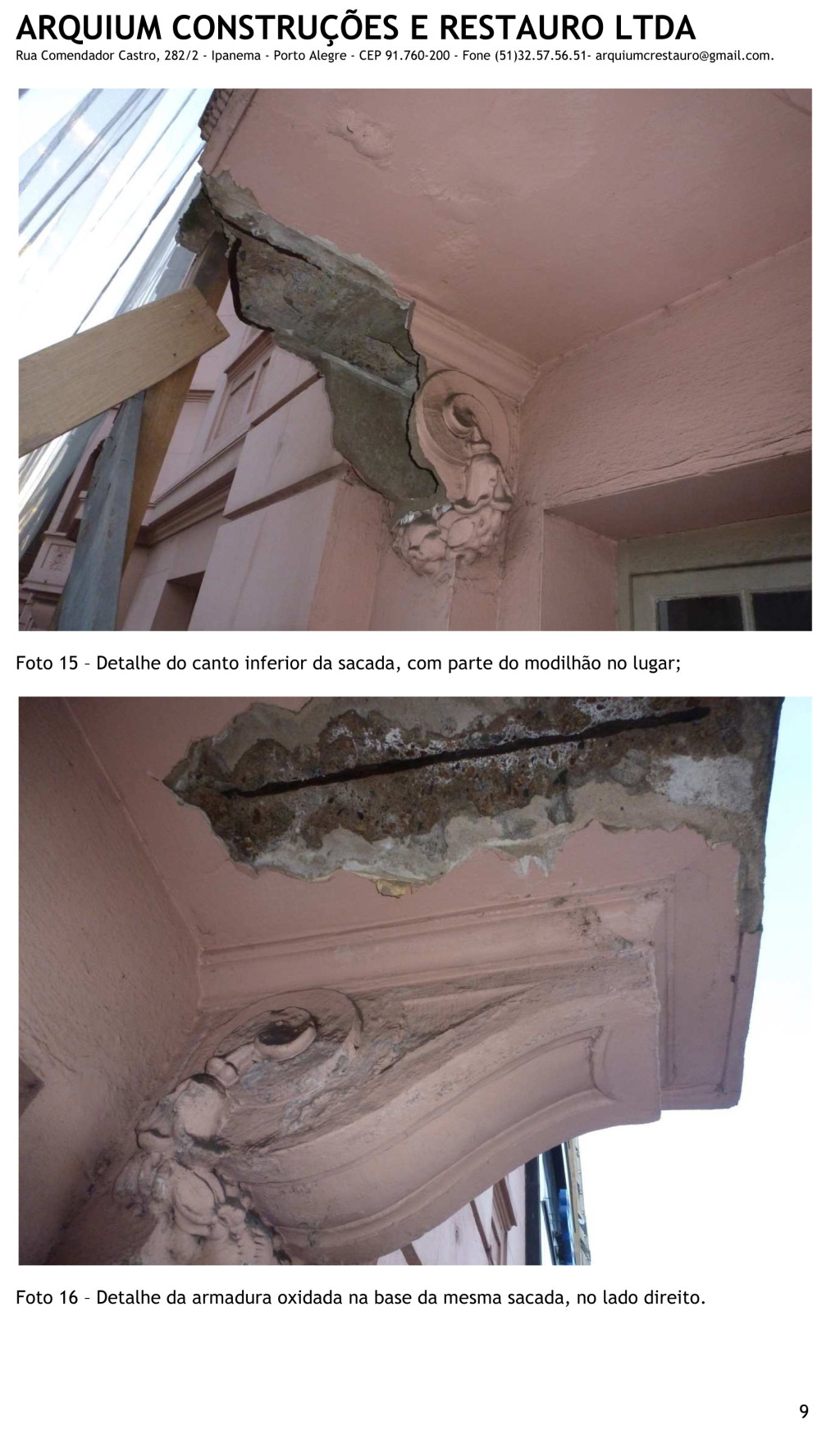

Foto 15 – Detalhe do canto inferior da sacada, com parte do modilhão no lugar
Foto 16 – Detalhe da armadura oxidada na base da mesma sacada, no lado direito

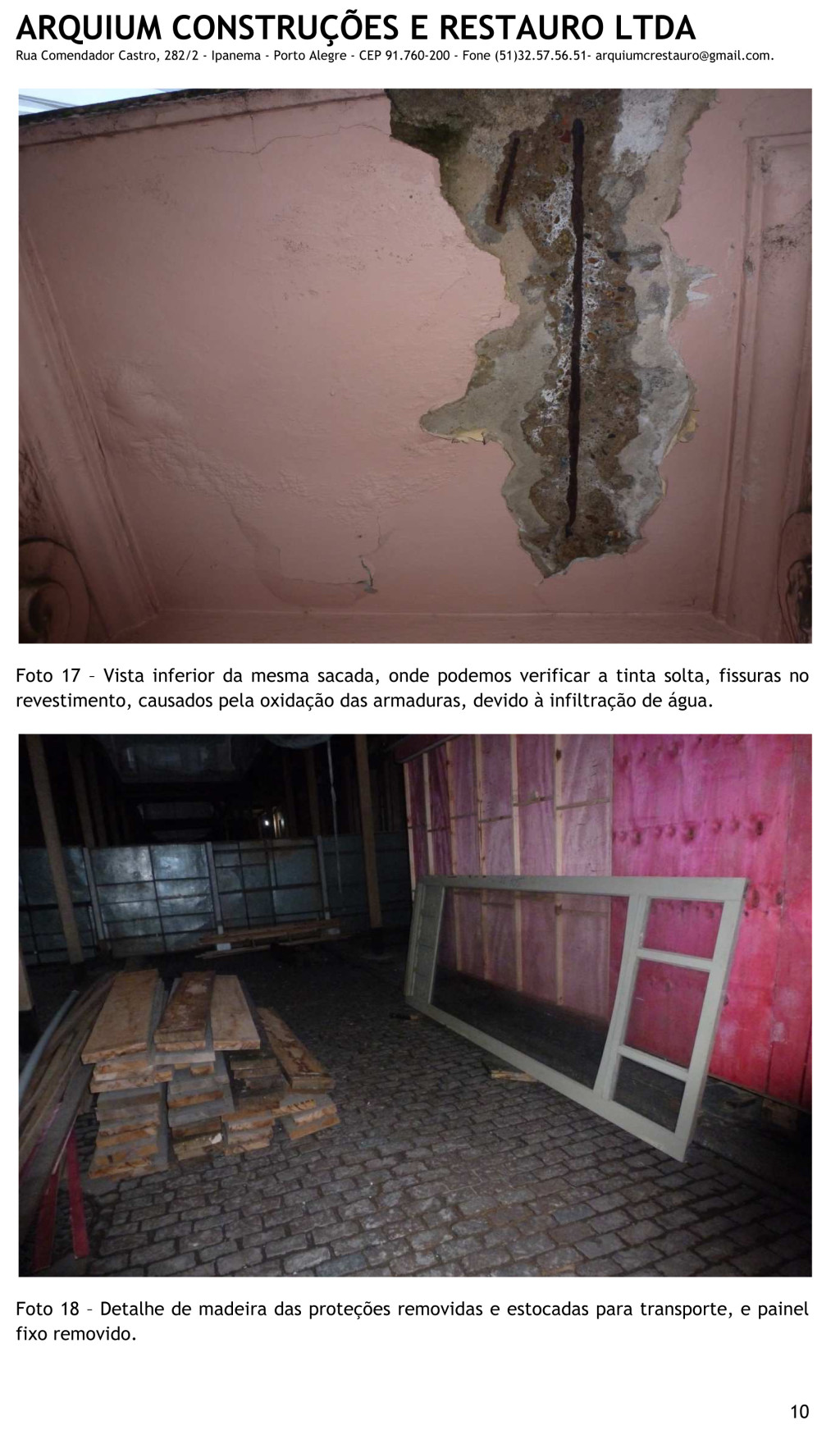

Foto 17 – Vista inferior da mesma sacada, onde podemos verificar a tinta solta e fissuras no revestimento, causados pela oxidação das armaduras, devido à infiltração de água
Foto 18 – Detalhe de madeira das proteções removidas e estocadas para transporte e painel
Foto 19 – Detalhe do apodrecimento da madeira da estrutura de proteção removida
Foto 20 – Detalhe das pontas apodrecidas da peças de madeira removidas, após desmontagem da estrutura de proteção

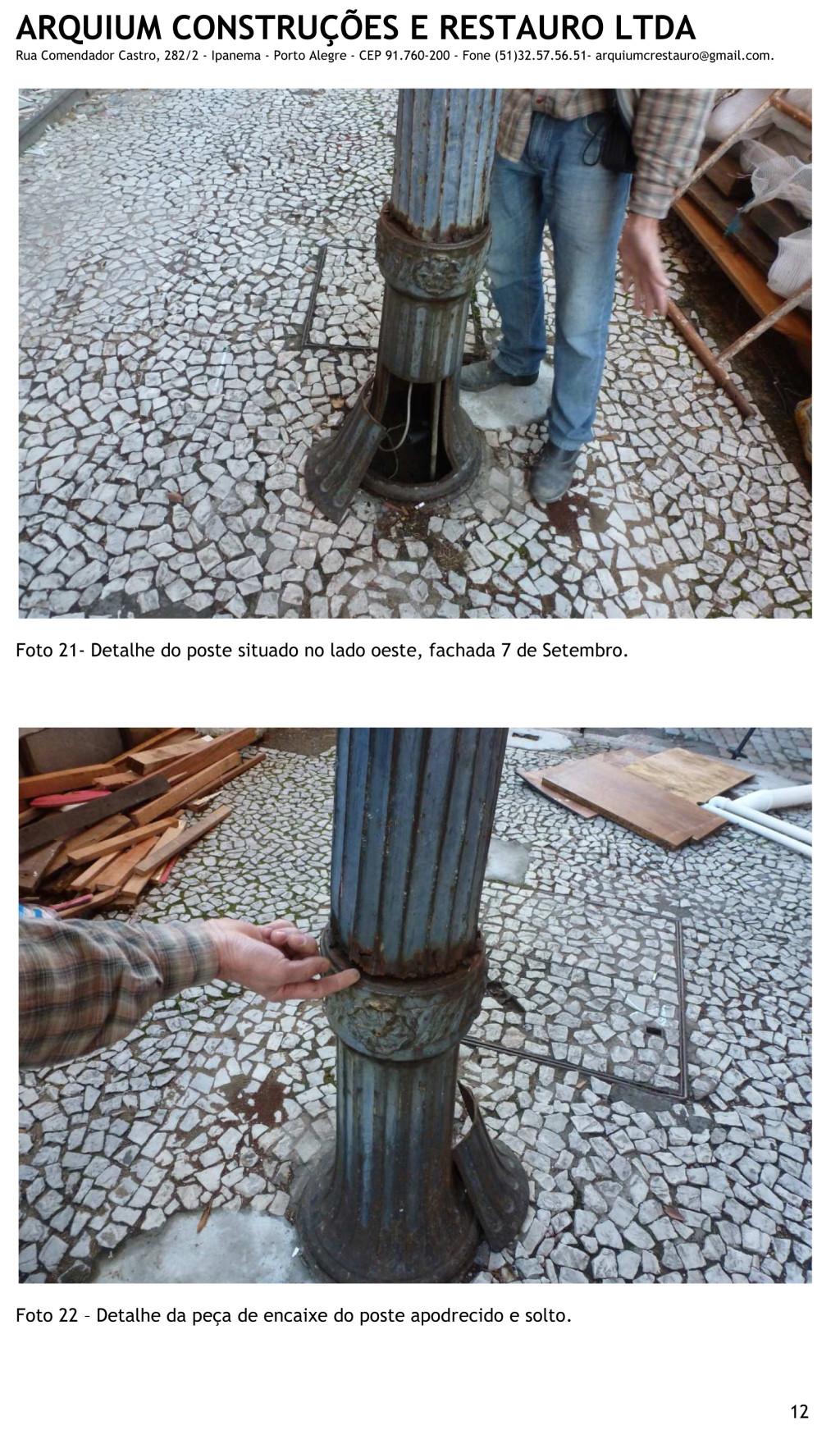

Foto 21- Detalhe do poste situado no lado oeste, fachada 7 de Setembro
Foto 22 – Detalhe da peça de encaixe do poste apodrecido e solto

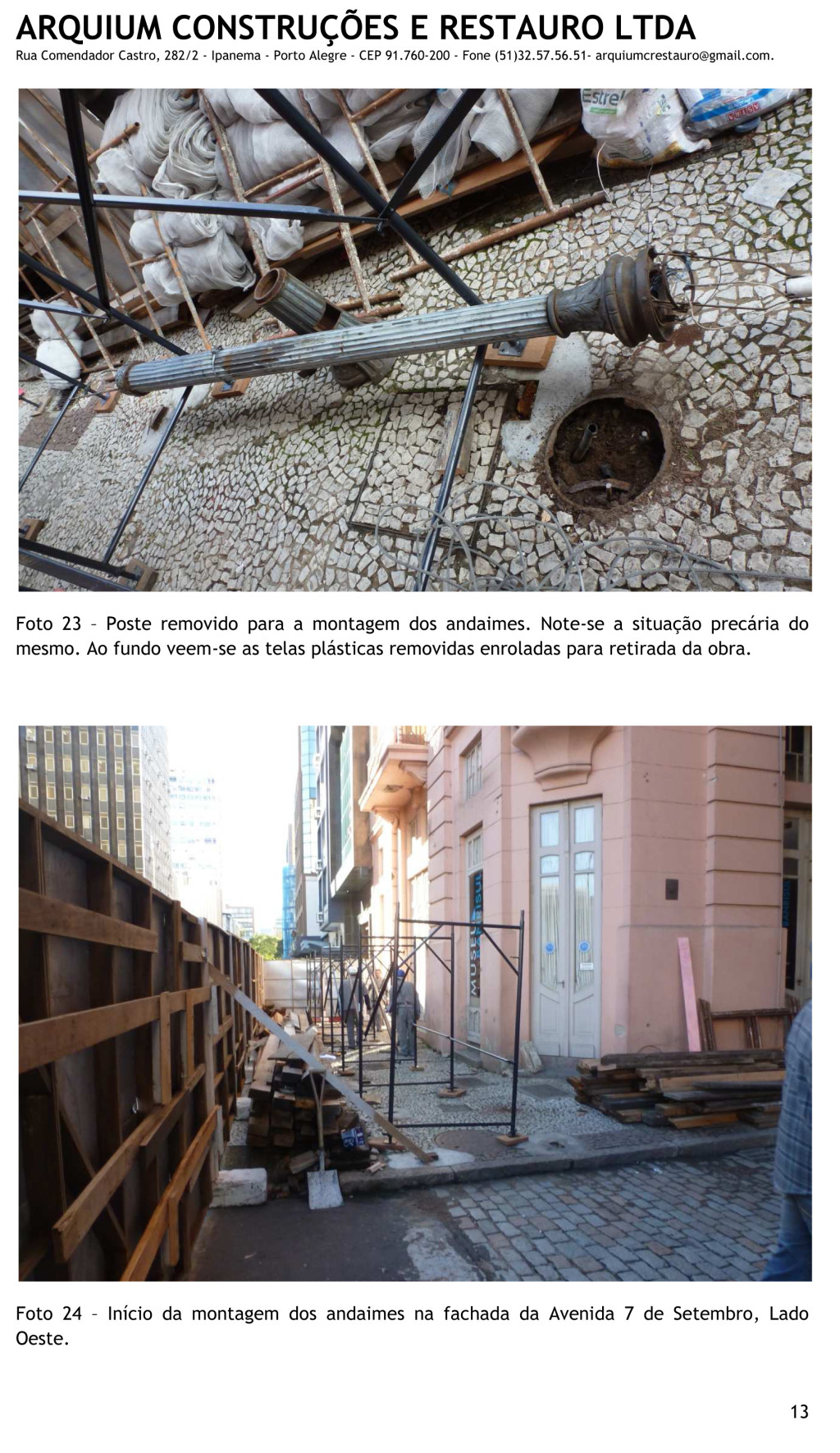

Foto 23 – Poste removido para a montagem dos andaimes. Note-se a situação precária do
mesmo. Ao fundo, veem-se as telas plásticas removidas enroladas para retirada da obra
Foto 24 – Início da montagem dos andaimes na fachada da Avenida 7 de Setembro, Lado
Oeste

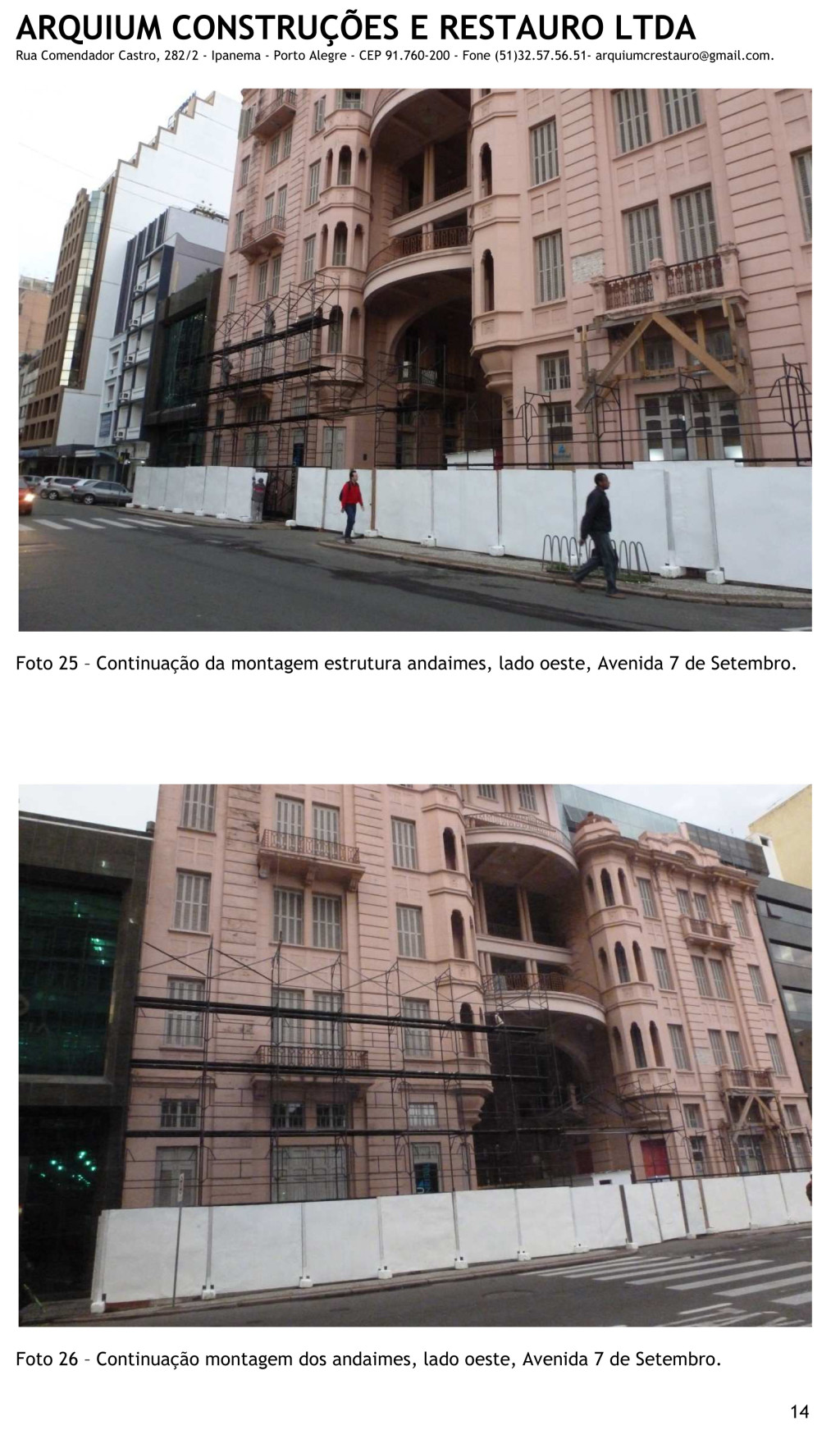

Foto 25 – Continuação da montagem estrutura andaimes, lado oeste, Avenida 7 de Setembro
Foto 26 – Continuação montagem dos andaimes, lado oeste, Avenida 7 de Setembro

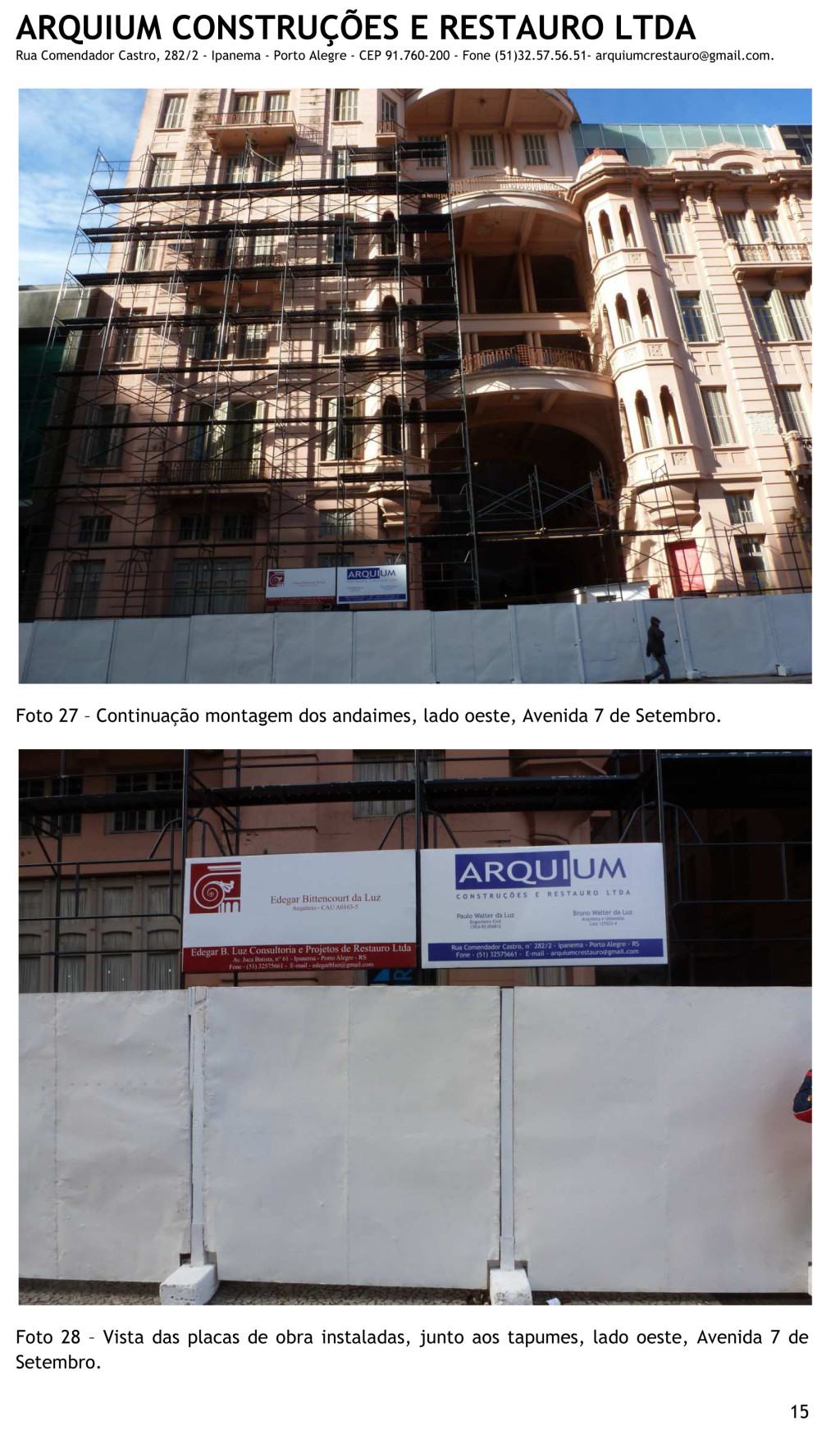

Foto 27 – Continuação da montagem dos andaimes, lado oeste, Rua 7 de Setembro
Foto 28 – Vista das placas de obra instaladas junto aos tapumes, lado oeste, Rua 7 de
Setembro
RESTAURAÇÃO DE ESQUADRIAS DA FACHADA:

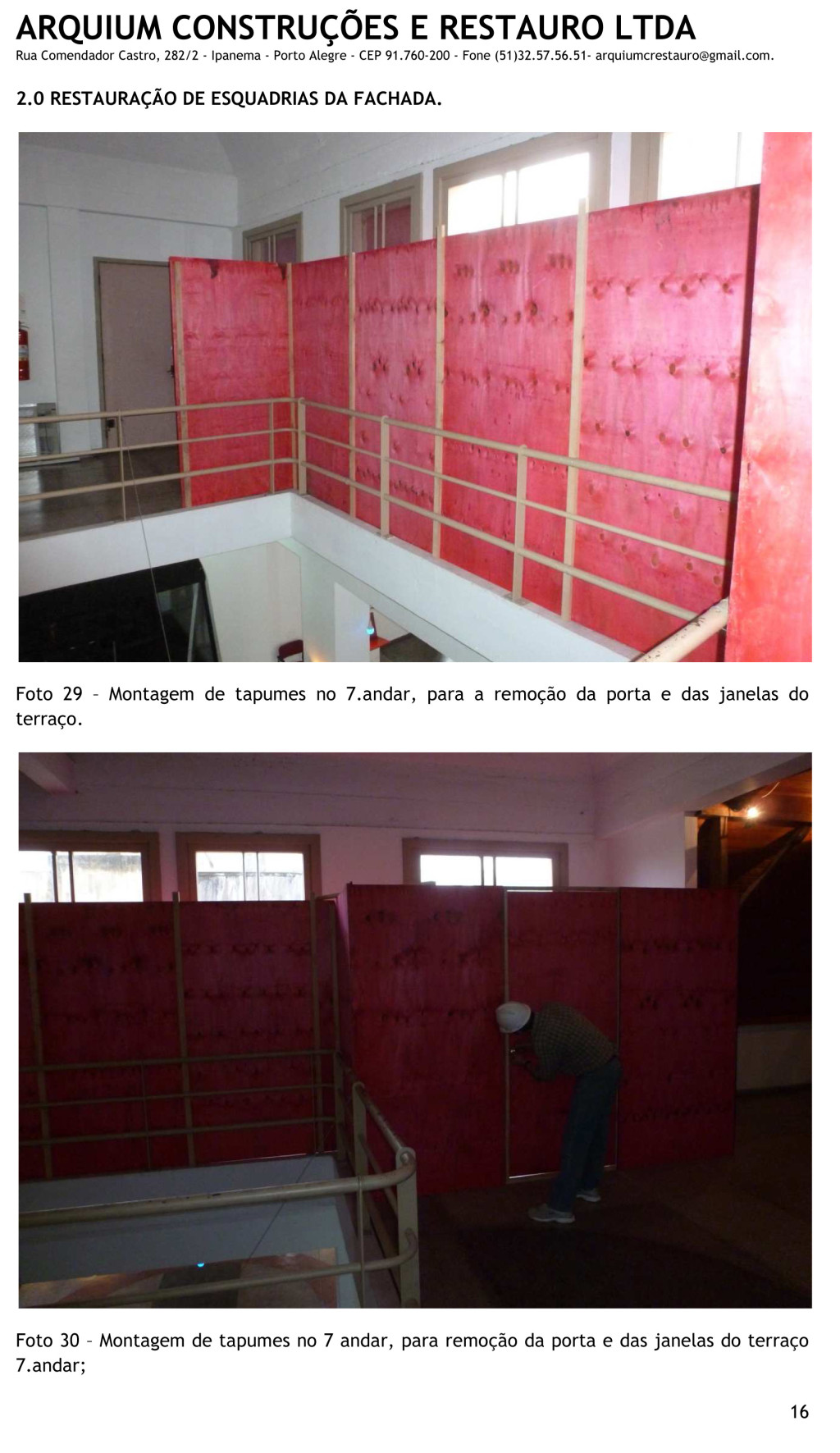

Foto 29 – Montagem de tapumes no 7º andar, para a remoção da porta e das janelas do terraço
Foto 30 – Montagem de tapumes no 7º andar, para remoção da porta e das janelas do terraço
Foto 31 – Esquadrias removidas e tapumes colocados no terraço do andar, e raspagem das tintas antigas em andamento
Foto 32 – Remoção de tintas dos marcos das esquadrias que foram retiradas e pintura das mesmas, no terraço do 7º andar
Foto 33 – Peitoril e venezianas removidos das janelas do 5º a ndar, ala leste
Foto 34 – Esquadria do 7º Andar em recuperação na oficina
Foto 35 – Caixilho de esquadria removida em processo de restauração
Foto 36 – Esquadria em processo de restauração

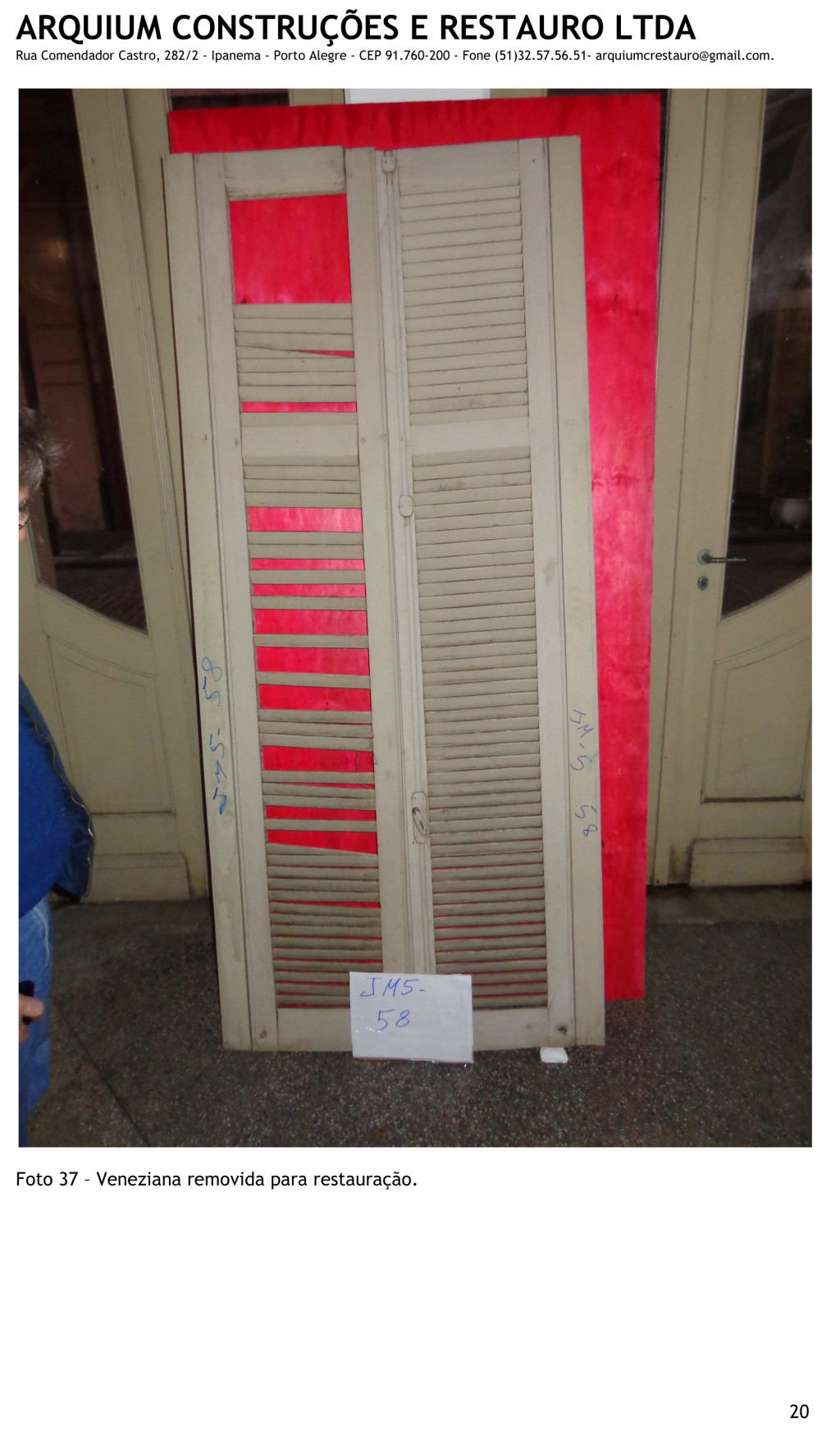

Foto 37 – Veneziana removida para restauração

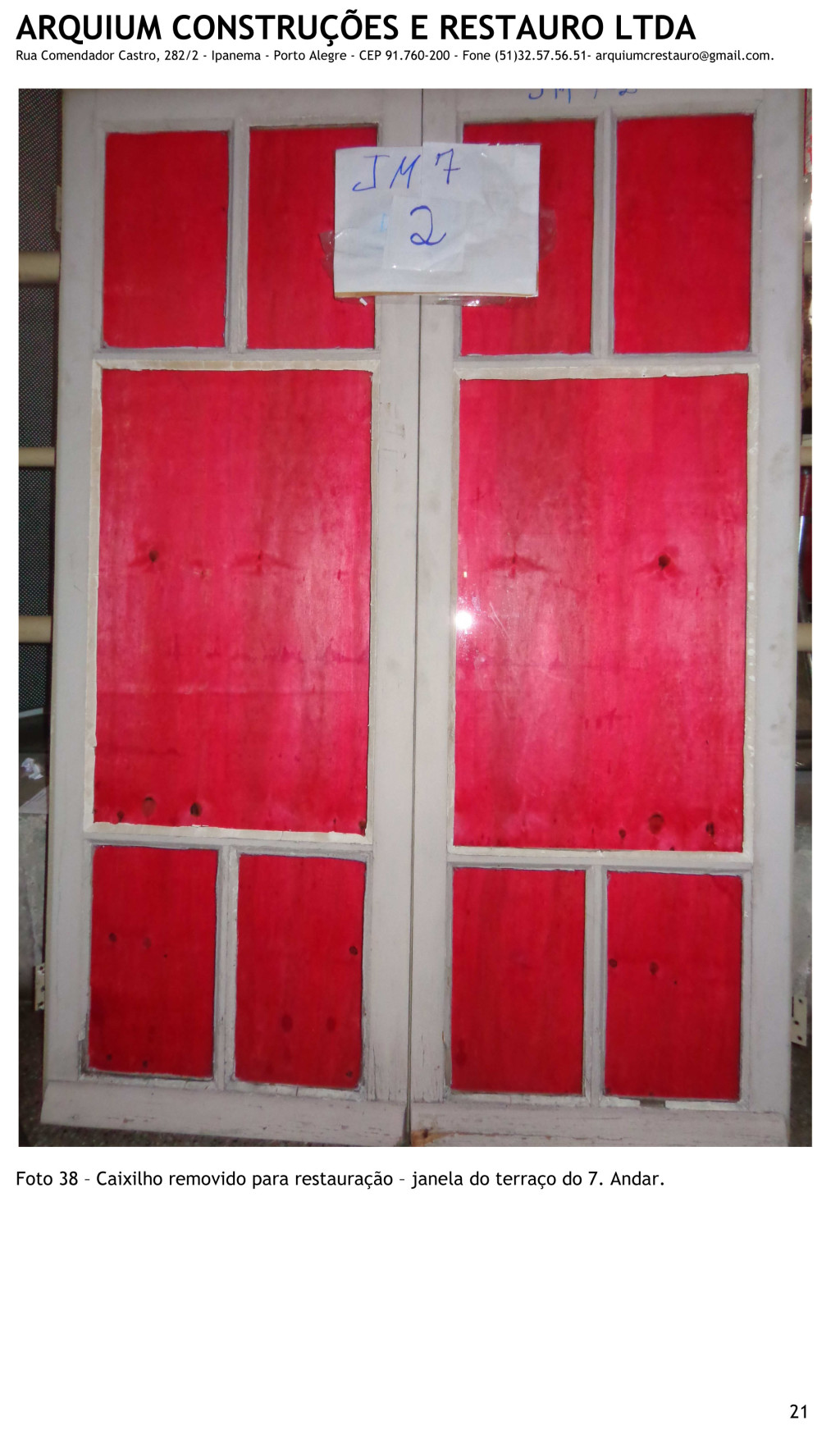

Foto 38 – Caixilho removido para restauração – janela do terraço do 7. Andar

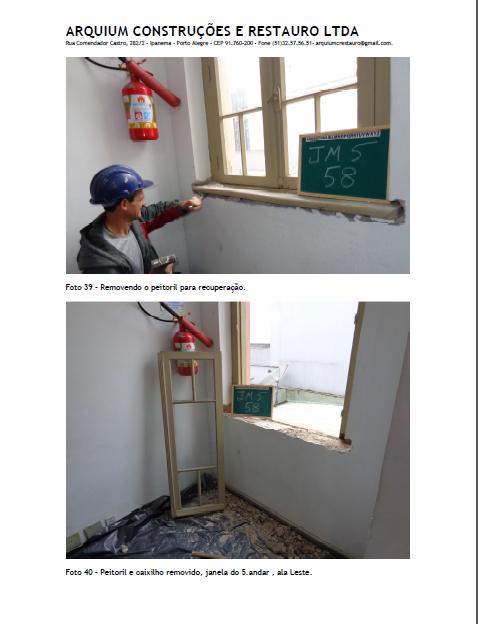

Foto 39 – Removendo o peitoril para recuperação
Foto 40 – Peitoril e caixilho removidos, janela do 5º andar, ala leste

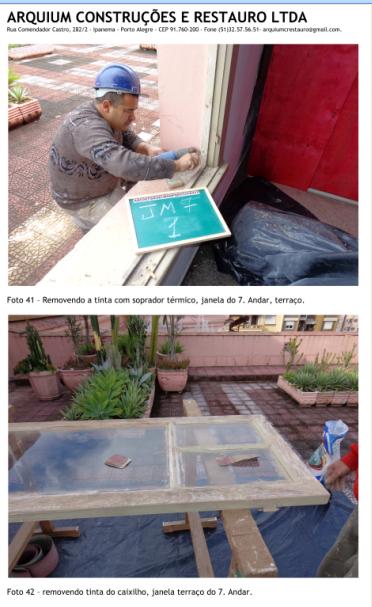

Foto 41 – Removendo a tinta com soprador térmico, janela do 7.º andar, terraço
Foto 42 –Removendo tinta do caixilho, janela do terraço do 7.º andar
